안녕하세요. 현재 월간전자연구소 블로그 운영중인 운영자 입니다.
혹시나 패즈 첫입문시 어렵거나 강의가 필요하신분들은 댓글로 이메일 또는 연락처 남겨주시면 답변해드리겠습니다.
PADS는 부품 설계 - 회로설계 - PCB 설계 크게 3가지로 나뉘는데 아래 강의를 신청하시면 직접 인강을 보내드리고,
TEST 회로를 보내드리기 때문에 영구적으로 보관하며, PCB설계를 직접 여러번 해보시면 평생 써먹을 수 있는 기술입니다.
심화과정이 필요하지 않는 이상 한번배워두시면 평생 설계하는데 사용하실 수 있습니다.
무언가 첫 시작을 할때, 혼자하는 것도 방법이지만 시간이 굉장히 오래걸릴 겁니다. 저도 첫 입문시 정확히 무엇인지도 모르고 무작정 따라만하다보니 나중에 깨닫게 되는것이 많았습니다.
여러분은 같은 실수를 반복하지 않기를 바라며 강의를 만들었으며, 수강자에 한해서 피드백 강의 및 질문사항에 답변도 최대한 빠른시일내에 해드릴 예정입니다.
회로설계 링크 : https://electronic-king.tistory.com/257
[기초 실무 강좌] 회로설계 기초 실무 수강신청자 모집! (Feat. 시험강의 01강, 강의자료 무료 제공)
안녕하세요. 현재 월간전자연구소 블로그 운영중인 운영자 입니다. [글 중간에 오리엔테이션 강의 참고!!] 회로설계 역량은 기본적이지만 접하기 어려운 기술중에 하나입니다. 최대한 회로설계
electronic-king.tistory.com
현재 수강생도 있지만, 더욱 도움이 되시길 바라며 강의 목차 소개해드리겠습니다.
교육비용은 댓글이나 아래 메일로 연락주시면 공지사항과 함께 전달해드리며, 금액이 요즘 한달 학원비보다도 낮기 때문에 평생 영상을 소장하며 설계기술을 배우는것에 비하면 엄청 저렴합니다.
인터넷에 돌아다니는 타강의나 무료강의를 보면 실무에서 좀 벗어난 범위들도 많이 있습니다.
설계액기스와 실무 꿀팁도 전달해드릴 예정이니 관심있으시면 댓글로 이메일 남겨주시거나 메일로 연락처 남겨주시면 감사드리겠습니다.
메일주소 : thin_king@naver.com
강의내용
강의는 아래와 같이 진행되니 관심있으면 댓글로 이메일 또는 연락처 남겨주시면 연락드리도록 하겠습니다.
| No. | 강의명 | 설명 |
| 1 | PADS Logic 부품 제작 및 설계 1 (일반 IC, 소자) | 일반적인 부품 Logic 제작이 가능. (IC, R,L,C 소자 등) |
| 2 | PADS Decal 부품 제작 및 설계 1 (일반 IC, 소자) | 일반적인 부품 PCB Decal 제작이 가능. (IC, R,L,C 소자 등) |
| 3 | PADS Logic 부품 제작 및 설계 2 (BGA, FPGA) | BGA, PGA 타입의 부품 Logic 제작이 가능. (FPGA, BGA 타입의 IC) |
| 4 | PADS Decal 부품 제작 및 설계 2 (BGA, FPGA) | BGA, PGA 타입의 부품 PCB Decal 제작이 가능. (FPGA, BGA 타입의 IC) |
| 5 | PADS Logic 회로설계 1 | 기본적인 회로설계 전 PADS Logic의 세팅 및 Connection 가능 |
| 6 | PADS Logic 회로설계 2 | 회로설계 및 PCB Layout 연결 전 세팅 |
| 7 | PADS Layout 부품배치 전 Setting | PCB Layout 기본적인 Setting |
| 8 | PCB 부품배치 | PCB 부품배치 및 배치 관련 팁 공유 |
| 9 | 전원 Copper Pour 설정 | 전원 Copper 설정에 대한 개념 및 실제 Copper 설정 |
| 10 | PCB 라우팅 전 Setting | PCB 라우팅 전 Line 세팅 및 via 옵션 설정 |
| 11 | PCB 라우팅1 | PCB 라우팅 및 Connection 진행[FPGA] |
| 12 | PCB 라우팅2 | PCB 라우팅 및 Connection 진행[IC] |
| 13 | PCB 라우팅3 | PCB 라우팅 및 Connection 진행[IC라우팅완료] |
| 14 | PCB 라우팅4 | PCB 라우팅 및 Connection 진행[Connector 라우팅] |
| 15 | PLANE AREA 설정(전원) | VCC PLANE AREA설정 |
| 16 | PCB Error Check | PCB 에러체크 |
| 17 | Decal Location Number 설정 | PCB 실크 정리 및 Location Number 배치 |
| 18 | CAM 파일 세팅 및 생성 | PCB 발주 전 CAM파일 생성 방법 |
| 19 | BOM 및 좌표 DATA 생성 | PCB 발주 후 SMT 문서 준비 |
| 20 | 부품제작 추가강의 | 01~04강 추가내용 (참고강의) |
| 21 | PADS 커맨드 사용법 강의 | PADS를 더 편리하게 사용하기 위한 참고강의 |
| 22 | PADS 기본 로직 설계 참고강의 | 수강생들이 좀 더 부품설계 및 로직설계를 편리하게 하기 위한 참고강의 |

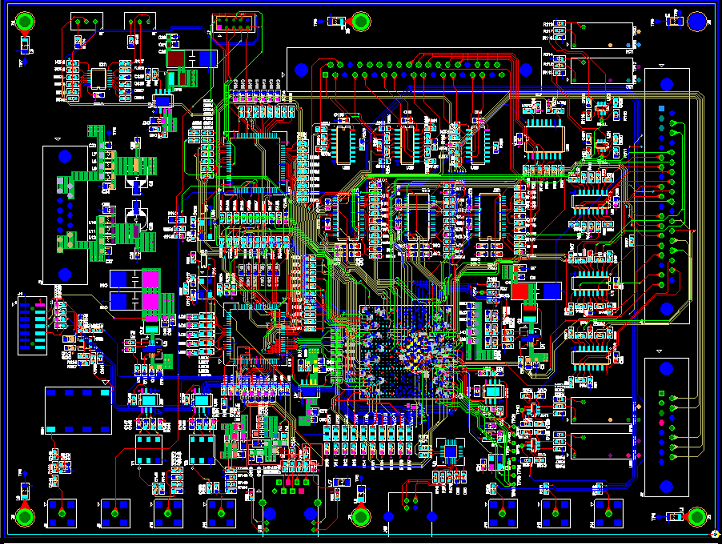

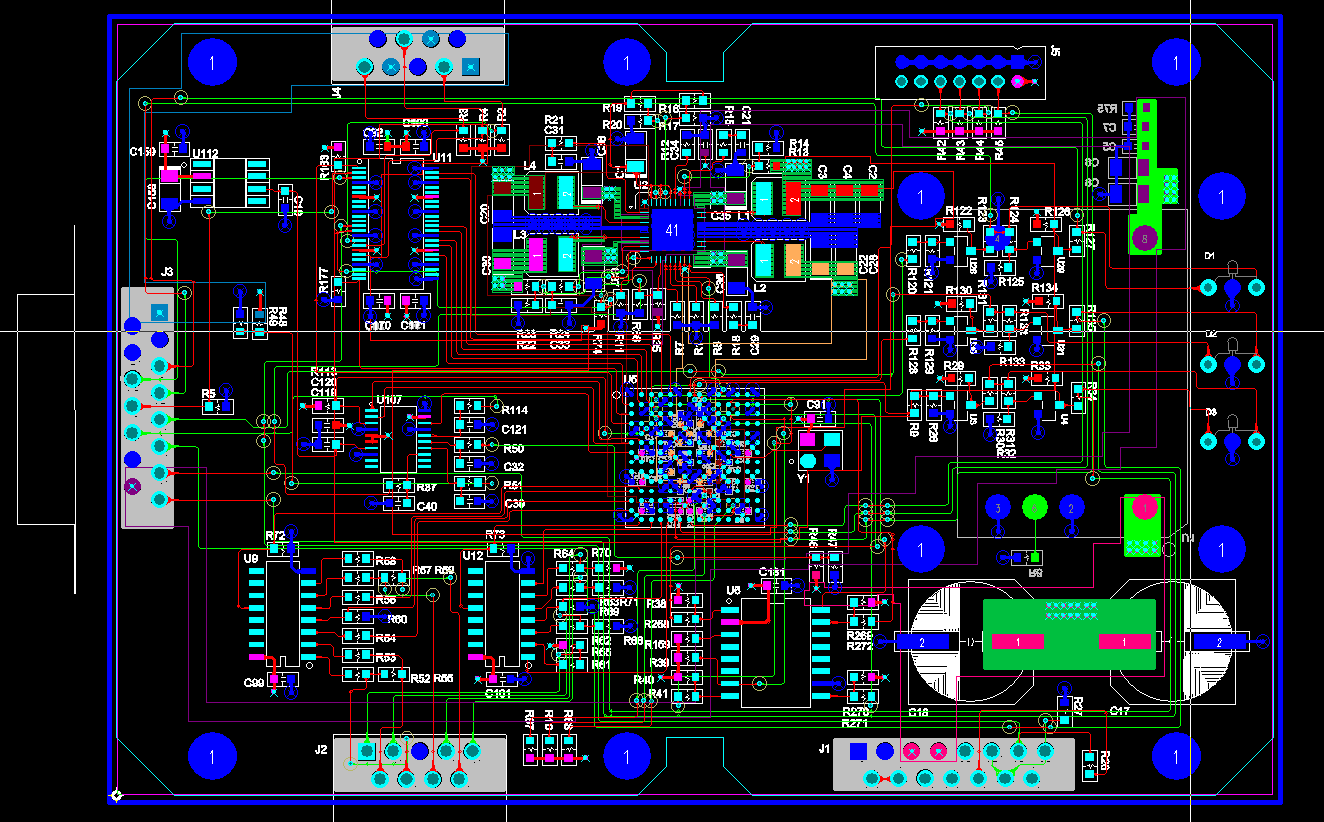

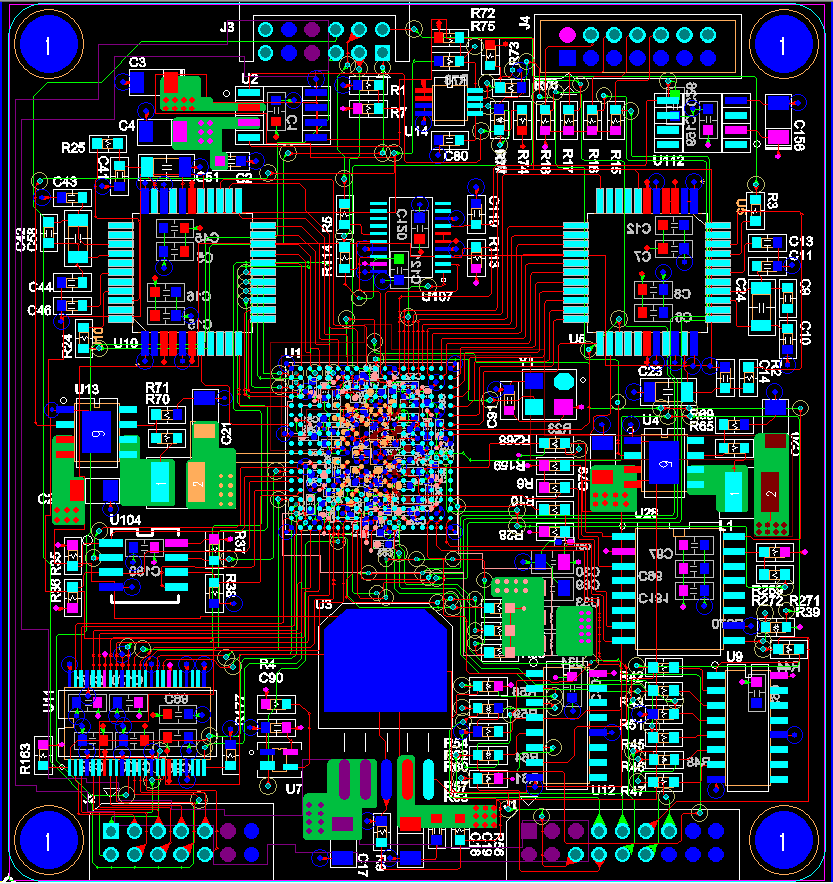

아래는 해당 강의만 듣고도 아래와 같은 PCB 설계가 가능하다는 것을 보여주기 위해 제작된 PCB 사진파일로 나타내보았습니다.
올해 하시는일 모두 잘되시길 바랍니다~
문의사항 있으실 경우 댓글 부탁드리겠습니다.(메일, 연락처 함께 남겨주시면 감사하겠습니다.)
감사합니다.
