1. LDO 기본/선정 가이드: PSRR, Iq, Dropout 실무 체크리스트

LDO 기본: 언제 LDO가 답이고, 언제 아닌가

LDO가 좋은 상황
- 스위칭 레귤레이터 이후 후단 노이즈를 줄이고 싶을 때(RF/ADC/클럭/센서 전원)
- 부하전류가 크지 않고(열이 감당 가능), 저노이즈가 중요한 경우
- 구조를 단순화하고 싶은 경우(부품 수/EMI 리스크 감소)
LDO가 위험한 상황
- (Vin−Vout)이 크고 전류가 큰 경우 → 발열 지옥
- 배터리 구동에서 대기시간이 중요할 때 → **Iq(정지전류)**가 배터리 수명을 좌우
- “드롭아웃이면 다 되는 거지” 하고 끝내면 → 실제는 캡 안정성/PSRR 주파수/로드스텝에서 터짐

3대 스펙을 “조건까지” 같이 읽는 법

아래 표처럼, 숫자 자체보다 데이터시트의 테스트 조건을 같이 봐야 합니다.

스펙한 줄 정의실무에서 확인할 조건(중요)자주 하는 실수

Dropout	원하는 Vout를 유지하려면 필요한 최소 (Vin−Vout)	Iout(부하전류), 온도, 공정, “typ vs max”	typ만 보고 설계 → 양산/저온/최대전류에서 Vout 떨어짐
PSRR	입력 리플/노이즈가 출력으로 얼마나 새는지	주파수(Hz~MHz), Vin/Vout, Iout, C값/ESR	“PSRR 70dB” 한 줄만 보고 고름(주파수별 그래프 무시)
Iq	부하가 없거나 작을 때 LDO가 먹는 전류	No-load/Light-load 조건, EN 상태, 모드(eco 등)	Iq 낮은 제품을 고르면 PSRR/노이즈/응답이 같이 나빠질 수 있음

1) Dropout: “최대 부하 + 최악 조건”으로 다시 계산

Dropout은 보통 Iout이 커질수록 증가합니다. 따라서 “정격 300mA LDO”라도 실제로 250~300mA를 쓰면 dropout이 크게 늘 수 있어요.

실무 체크:

데이터시트에서 Dropout vs Iout 곡선을 찾는다.
max dropout(보증치)이 있는지 본다. 없고 typ만 있으면 더 보수적으로 잡는다.
배터리나 전압 강하가 있는 입력이면, 최저 Vin에서 Vout 유지되는지를 먼저 계산한다.

예) 배터리 구동에서 “3.7V 배터리로 3.3V”는 언뜻 쉬워 보여도,

배터리 최저전압(방전 말기)
케이블/스위치/퓨즈 전압강하
LDO dropout(최대부하/저온)
이 셋이 겹치면 MCU Brown-out 리셋이 납니다.

2) PSRR: “어느 주파수에서 필요한가?”를 먼저 정한다

PSRR은 주파수에 따라 크게 변합니다. 흔한 패턴은:

저주파(수십~수백 Hz)에서는 비교적 좋게 나오다가
수십~수백 kHz 이상 올라가면 점점 나빠지고
MHz에서는 “거의 필터처럼 못 막는” 구간이 생깁니다(제품마다 다름)

그래서 질문을 이렇게 바꿔야 합니다.
“내가 막고 싶은 노이즈는 몇 Hz~몇 MHz 대역인가?”

실무 사례:

스위칭 레귤레이터 후단이라면: 스위칭 주파수(예: 수백 kHz) + 고조파(수 MHz까지)
→ PSRR 그래프에서 그 대역 성능을 봐야 하고, 보통은 LDO 단독보다 입력 필터/레이아웃이 더 크게 먹힙니다.
ADC 레퍼런스/아날로그 센서 전원이라면: 저주파(전원 리플, 시스템 간섭) + 중주파(클럭/디지털 활동)
→ 저노이즈 LDO + 출력 캡 구성 + GND 리턴이 중요합니다.

3) Iq: 배터리 수명은 Iq가 결정, 하지만 “대가”가 있다

Iq가 낮은 LDO는 배터리 제품에서 엄청 중요합니다. 다만 현실적으로는 트레이드오프가 많습니다.

초저Iq 제품은 종종 PSRR이 낮거나, 로드 트랜지언트 응답이 느리거나, 노이즈가 높거나, 출력 캡 조건이 까다로운 경우가 있습니다.
반대로 고성능(저노이즈/고PSRR) 제품은 Iq가 상대적으로 커질 수 있어요.

결론:

“대기시간이 핵심”이면 Iq 우선
“노이즈/정밀도가 핵심”이면 PSRR/노이즈 우선
둘 다 필요하면: 시스템 전원 아키텍처(스위칭+LDO, 전원 도메인 분리)부터 다시 잡는 게 빠릅니다.

LDO 선정 시 같이 봐야 하는 숨은 필수 항목 6가지

(1) 출력 안정성: “캡 값/ESR 조건”이 진짜 스펙

LDO는 내부 보상 방식에 따라 특정 출력 커패시터 범위/ESR이 필요합니다.
여기서 가장 흔한 실수:

데이터시트는 “출력에 1µF 이상”인데, 실제는 MLCC DC-bias로 유효 용량이 줄어 안정성이 흔들림
캡을 멀리 배치해서 출력 핀~캡 사이 인덕턴스가 커짐 → 발진/링잉/노이즈 증가
추천 커패시터가 “저ESR MLCC”인데, 임의로 탄탈/전해로 바꿔서 발진

팁: “Stable with ceramic capacitors” 문구 + 권장 C값/레이아웃을 반드시 확인하세요.

(2) Load transient: MCU/무선이 리셋을 만드는 진짜 원인

Wi-Fi/BLE/LoRa, 모터/릴레이, LED PWM 같은 부하는 순간적으로 전류가 튀고, 이때 Vout dip이 생깁니다.
데이터시트의 **Load transient 응답 그래프(ΔVout)**를 보고,

출력 캡 추가
입력 소스 임피던스 낮추기
LDO 선택 변경
을 결정하는 게 좋습니다.

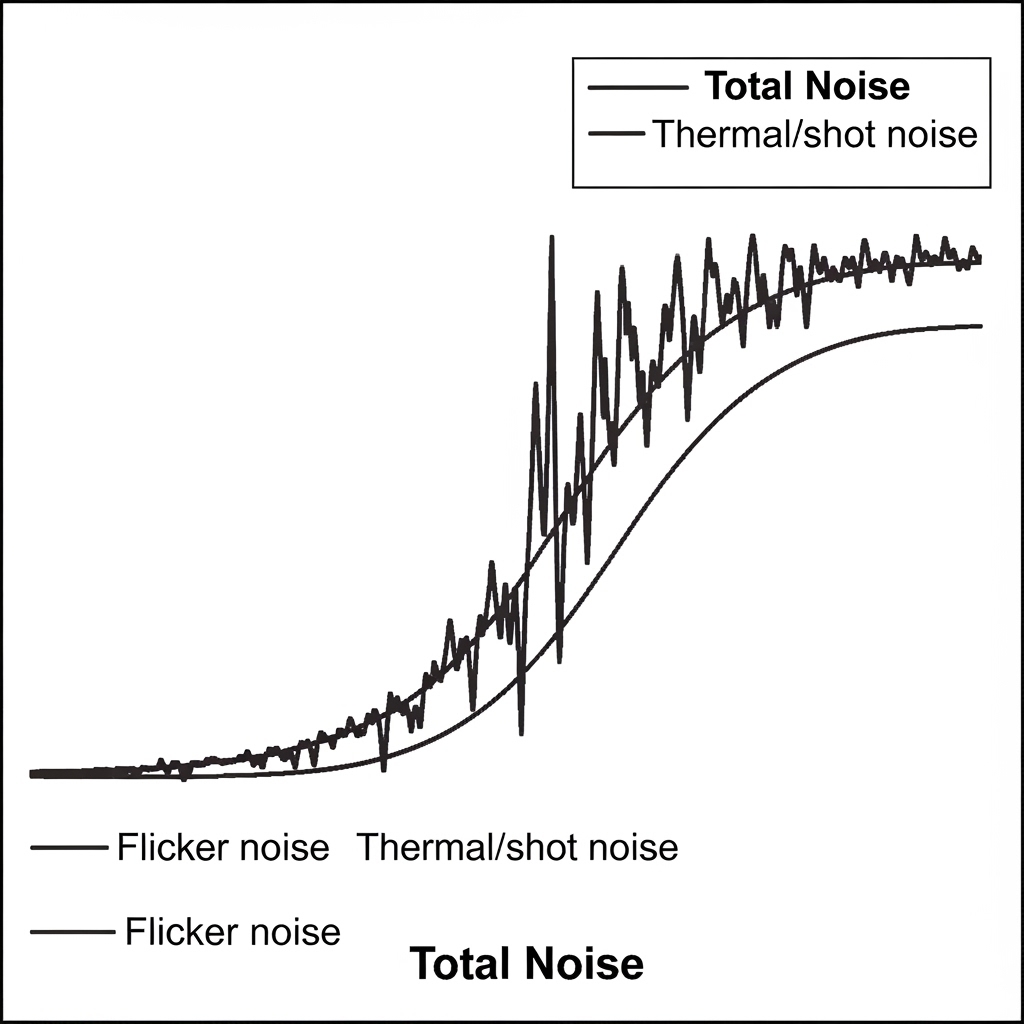

(3) 노이즈(Noise): PSRR 좋은데도 “출력 자체 노이즈”가 클 수 있음

PSRR은 “입력에서 오는 노이즈 차단”이고, 출력 노이즈는 “레귤레이터가 스스로 만드는 노이즈”입니다.
정밀 ADC, VCO, 센서에는 Output noise(µVrms 등) 스펙을 별도로 보세요.

(4) 보호기능: 역전류/역전압/단락/열보호

배터리/다중전원(USB+배터리) 구조면 reverse current 조건이 중요합니다.
출력에 큰 커패시터가 달리거나 다른 레일과 다이오드로 연결되면 역전류가 생길 수 있어요.

(5) EN 핀/시퀀싱: 리셋 안정성은 전원 순서가 좌우

EN 임계값, 풀다운/풀업 필요, soft-start 유무는 “부팅 안정성”에 직결됩니다.

(6) 열(발열): 선형 레귤레이터는 계산이 답

발열은 단순합니다.

소모전력: Pd = (Vin − Vout) × Iout
접합온도 추정: Tj ≈ Ta + Pd × RθJA

여기서 RθJA는 패키지 + PCB 구리면적에 따라 크게 달라집니다.
“전류는 되는데 손대면 뜨겁다”는 대부분 이 계산을 생략해서 생깁니다.

실무 선정 순서(이대로 하면 실패 확률이 줄어듭니다)

입력 조건 정리: Vin(min/typ/max), 리플/노이즈 대역(스위칭 주파수 등)
출력 요구 정의: Vout 정확도, Iout(평균/피크), 허용 전압강하(리셋 마진)
Dropout 마진 체크: 최저 Vin에서 “최대부하/최악조건”으로 Vout 유지?
열 계산: Pd, 패키지, 구리면적(방열) 계획
PSRR/노이즈 대역 확인: 필요한 주파수에서 성능이 나오는가
안정성(커패시터/ESR/레이아웃) 확인: 추천 회로/레이아웃 그대로 갈 수 있는가
트랜지언트/보호/EN 확인 → 양산 리스크 제거

체크리스트(회로도/PCB 리뷰 때 바로 쓰는 버전)

Dropout max가 있는가? 없으면 typ만 믿지 않았는가?
Iout 피크에서 dropout/ΔVout를 확인했는가?
PSRR은 “내가 막을 주파수”에서 확인했는가? (그래프 기준)
출력 캡의 **유효용량(DC-bias)**까지 고려했는가?
출력 캡을 LDO 핀 바로 옆에 배치했는가? GND 리턴은 짧은가?
입력도 충분히 디커플링했는가? (입력 임피던스가 높지 않은가)
Pd와 Tj 추정을 했는가? 패키지/방열면적 계획이 있는가?
역전류/역전압 시나리오(USB+배터리 등)가 있는가?

LDO 선정은 결국 데이터시트 조건 읽기 + 발열/노이즈/안정성까지 묶어서 전원 트리로 설계하는 문제로 이어집니다. 전원/부품 선택을 “실무 기준으로 빠르게” 정리하고 싶다면 커리큘럼을 한 번 훑어보세요:

회로설계교육: https://electronic-king.tistory.com/257

[기초 실무 강좌] 회로설계 기초 실무 수강신청자 모집! (Feat. 시험강의 01강, 강의자료 무료 제공)

electronic-king.tistory.com

FAQ (자주 묻는 질문 10개)

Dropout이 낮으면 무조건 좋은가요?
낮은 dropout은 좋지만, 그 대신 PSRR/노이즈/안정성 조건이 까다로운 제품도 있습니다. 목표(배터리/노이즈/열)에 따라 우선순위를 정하세요.
PSRR 70dB면 스위칭 노이즈도 다 막히나요?
아닙니다. PSRR은 주파수별로 달라서, 스위칭 주파수/고조파에서 실제 값이 크게 낮을 수 있습니다. 그래프를 봐야 합니다.
Iq가 낮은 LDO는 왜 출력 응답이 느린 경우가 있나요?
대기전류를 줄이기 위해 내부 바이어스를 최소화하는 구조가 많아, 급격한 부하 변화에 즉시 대응하기 어려운 경우가 있습니다(제품별 상이).
출력 커패시터 1µF면 다 똑같은 1µF 아닌가요?
MLCC는 DC-bias/온도에 따라 유효용량이 줄 수 있습니다. “정격 1µF”가 실제 동작점에서 0.xµF로 떨어질 수 있어 안정성/트랜지언트가 바뀝니다.
LDO가 발진하는지 어떻게 알 수 있나요?
오실로스코프로 Vout 리플이 특정 주파수로 커지거나, 부하 변화 시 링잉이 과도하게 길면 의심해야 합니다. 가장 먼저 캡/배치/ESR 조건을 확인하세요.
스위칭 레귤레이터 뒤에 LDO를 달면 항상 더 조용해지나요?
보통은 도움이 되지만, 입력 리플이 너무 크거나 레이아웃이 나쁘면 기대만큼 안 줄어듭니다. 필요한 주파수에서 PSRR이 충분한지도 확인해야 합니다.
LDO 출력에 페라이트 비드를 달면 노이즈가 줄까요?
상황에 따라 효과가 있지만, 임피던스/공진으로 오히려 문제를 만들 수도 있습니다. 비드+캡 조합의 주파수 특성을 보고 설계하는 편이 안전합니다.
Enable 핀은 그냥 떠놔도 되나요?
대부분은 권장되지 않습니다. 데이터시트 권장 풀업/풀다운을 따라야 부팅 불안정/오동작을 줄일 수 있습니다.
역전류는 언제 문제가 되나요?
다른 전원레일이 출력에 연결되거나(다이오드 OR-ing 등), 출력이 먼저 올라가는 시나리오가 있으면 문제가 될 수 있습니다. reverse current 보호 여부를 확인하세요.
가장 흔한 한 가지 실수는 뭔가요?
“PSRR/Iq/Dropout 숫자만 보고 커패시터/레이아웃 조건을 무시”하는 겁니다. LDO는 주변 소자와 배치가 스펙의 일부입니다.

내 보드에서 “LDO는 골랐는데 리셋/노이즈/발열이 난다” 같은 케이스가 있으면, 회로 조건(Vin/Vout/Iout/캡/레이아웃)을 정리해서 오픈카톡에 공유해 보세요. 같이 원인 좁히기 좋습니다.
