[PADS - 기초] 2. LOGIC 부품 제작 & 부품설계(1)

PADS를 이용하여 회로설계를 하기 전 반드시 알아야 할 사항중 하나가 부품 제작이다.

개발자가 원하는 대로 부품을 설계할 줄 알아야 하고 데이트 시트에 맞게 부품을 제작할 줄 알아야 한다.

그래서 가장 기본적인 부품 제작 및 설계부터 포스팅하도록 하겠다.



1. PADS Logic을 켠다.
PADS Logic은 앞서 설명한 대로 회로를 설계하는 툴이다.

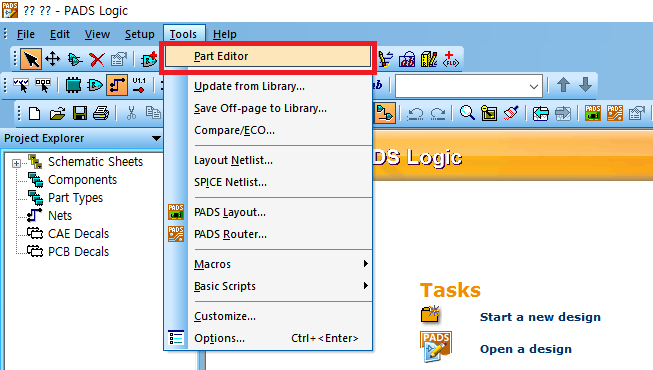

회로를 설계하려면 부품 IC 하나하나의 파트가 필요한데, 그 부품 IC를 생성해주기 위해 다음과 같이
Tools - Part Editor를 클릭해준다.

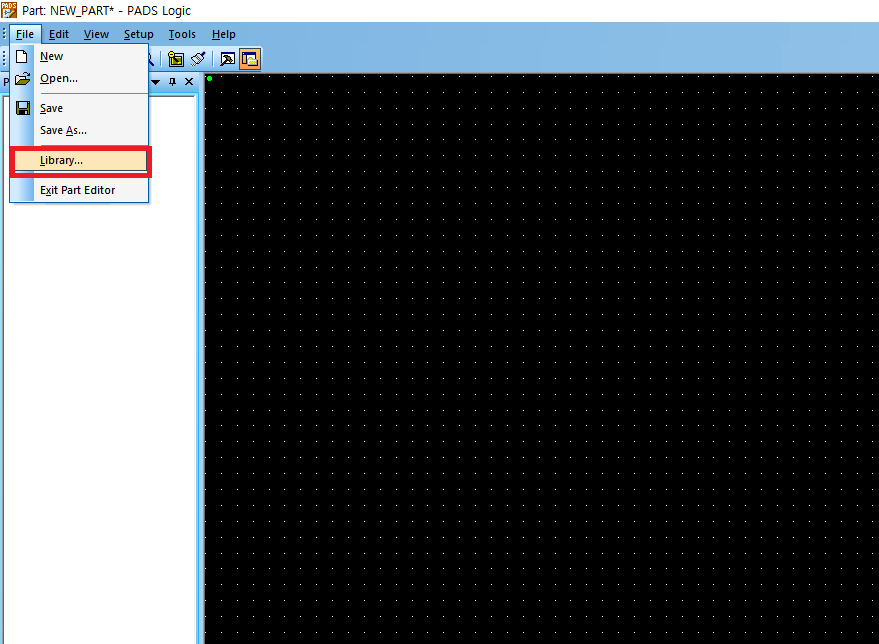

2. Part: NEW_PART 가 켜지면 File - Library를 클릭해준다.
Library 즉, 라이브러리란 파트를 만들어 저장해놓고 Pads Logic에서 계속 사용할 수 있는 라이브러리 파일을 뜻한다.
파트는 앞으로 부품이라고 생각하면 편하다. 저항 part는 저항소자가 되는 것이고, 레귤레이터 part 라면 해당 IC가 된다는 뜻이다.

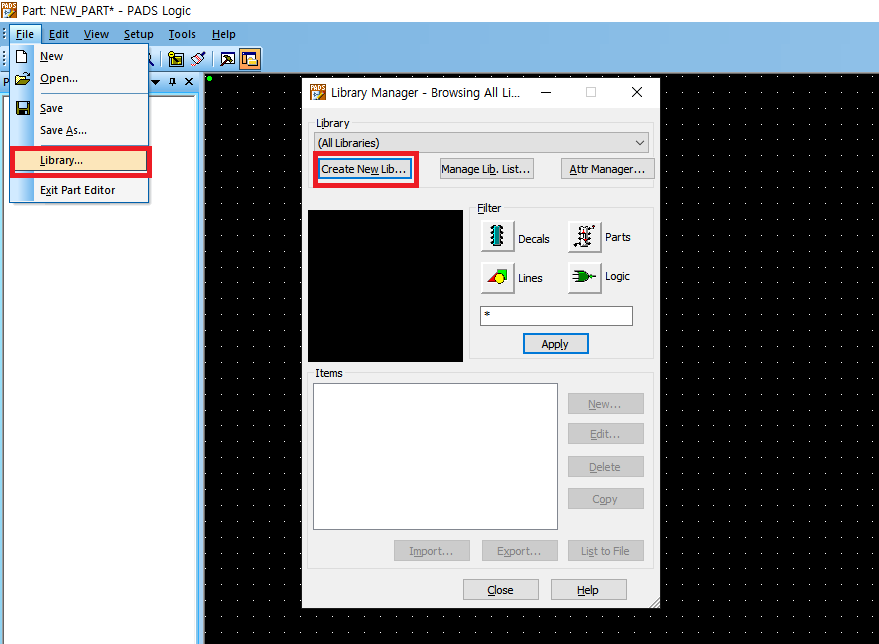

3. Library Manager 창이 켜진다
Library Manager 창이 켜지면 나만의 라이브러리를 만들기 위해 Create New Lib을 눌러준다.
사진 안에 내용을 설명하면 Filter에 Decals과 Parts가 제일 중요하다.
Parts는 위에서 설명한 바와 같이 지금 Pads Logic에서 부품을 제작해주는 부품들을 뜻하고,
Decals은 Pads Layout 즉, PCB 설계 때 쓰는 데칼을 뜻한다.
한마디로 저항이라는 Logic Parts 가 있다면 그것을 실제 PCB에 놓인 저항 Decals과 이어줘야 하는데 그러기 위해서 는 Parts와 Decals을 이어주는 작업을 해줘야 한다.
해당 작업은 추후에 포스팅하겠다.

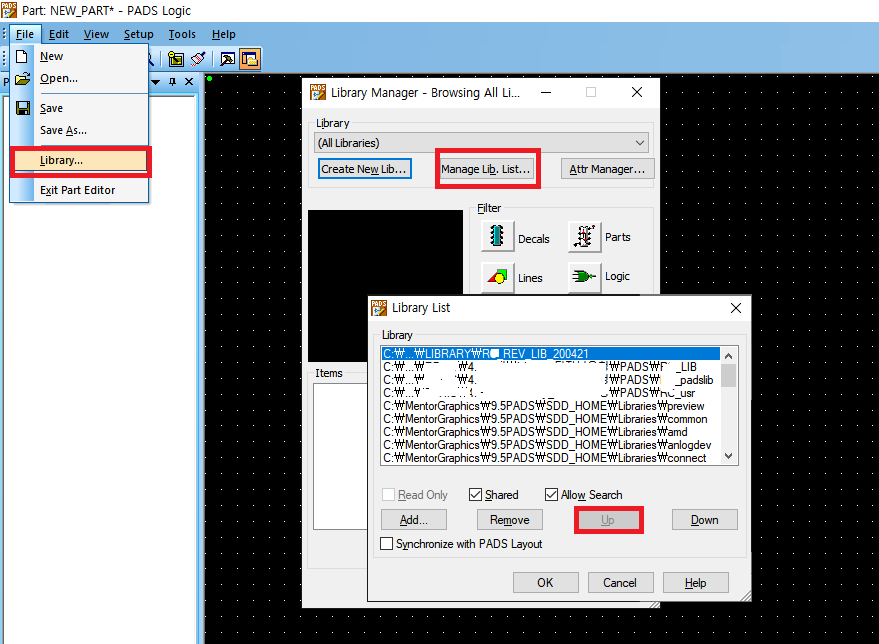

4. 라이브러리 파일을 만든 후 추후에 사용 시 용이하게 사용하기 위해 Manage Lib List를 눌러 가장 위쪽으로 up 해준다.
라이브러리 파일을 생성 시 저장하는 곳은 이왕이면 한글이 포함되지 않은 루트로 저장해주는 것이 좋다.

5. 부품 제작

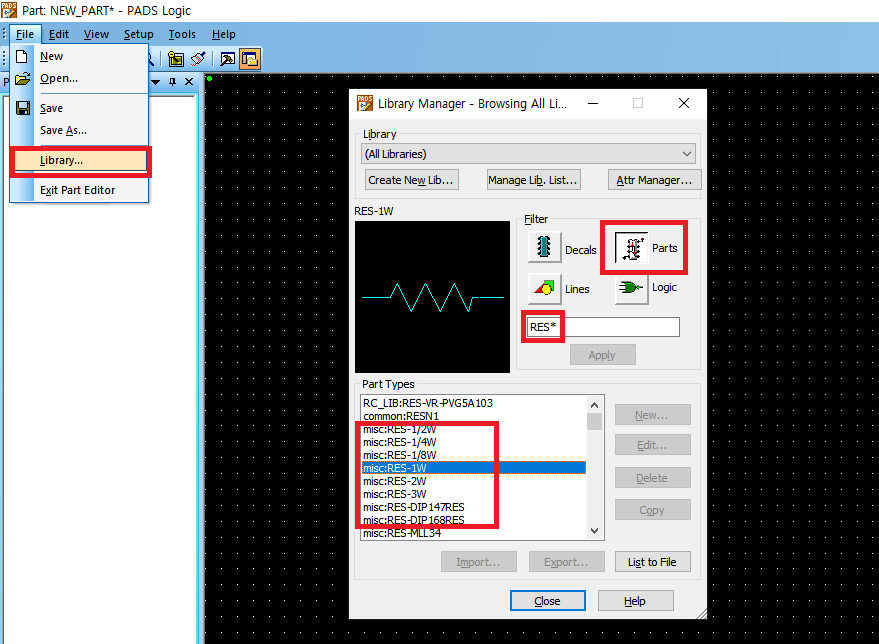

Library 란에서 All Libraries로 선택해주고 Parts를 클릭하면 엄청 많은 부품들이 보인다.
이 부품들은 기본적으로 PADS를 다운로드하면 포함된 라이브러리들이다.
개발자가 직접 사용할 IC 나 특정 부품들은 데이터 시트를 보고 직접 만드는 것이 좋으나, 지금은 기본 소자부터 만드는 것을 하겠다.
소자는 파트를 생성할 때 데이터 시트가 굳이 필요하지 않으므로 직접 하나하나 2D Line으로 그려도 되지만, 가장 좋은 방법이 모방이기도 하니 다른 사람이 그려놓은 해당 라이브러리에서 저항을 검색하여 그것을 내 입맛대로 Save As 하여 사용하겠다.



6. 해당 라이브러리를 선택하였다면 더블클릭하여 준다.

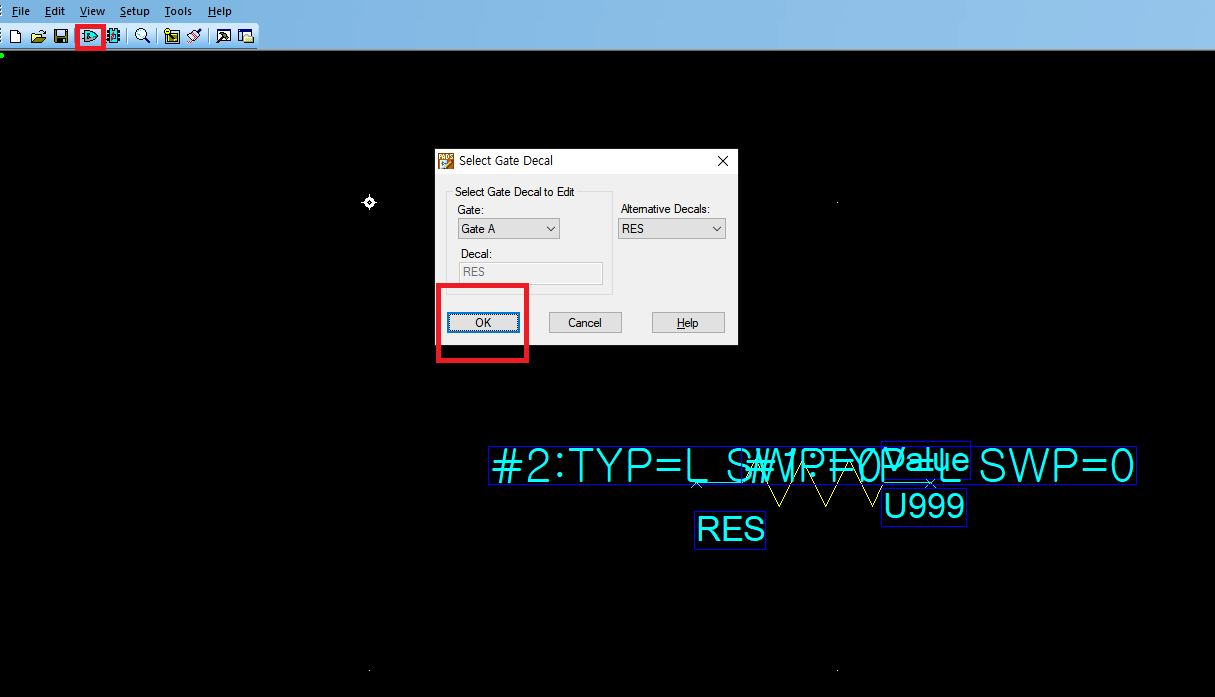

더블클릭하고 나면 부품 파트 하나만 놓인 화면이 나오는데, 여기서 아래 그림과 같이 Select Gate Decal을 선택하여 해당 작업창에서 OK를 눌러준다.

7. 누른 후 나오는 작업창은 직접 부품을 하나하나 만들어줄 때 나오는 공간이다.

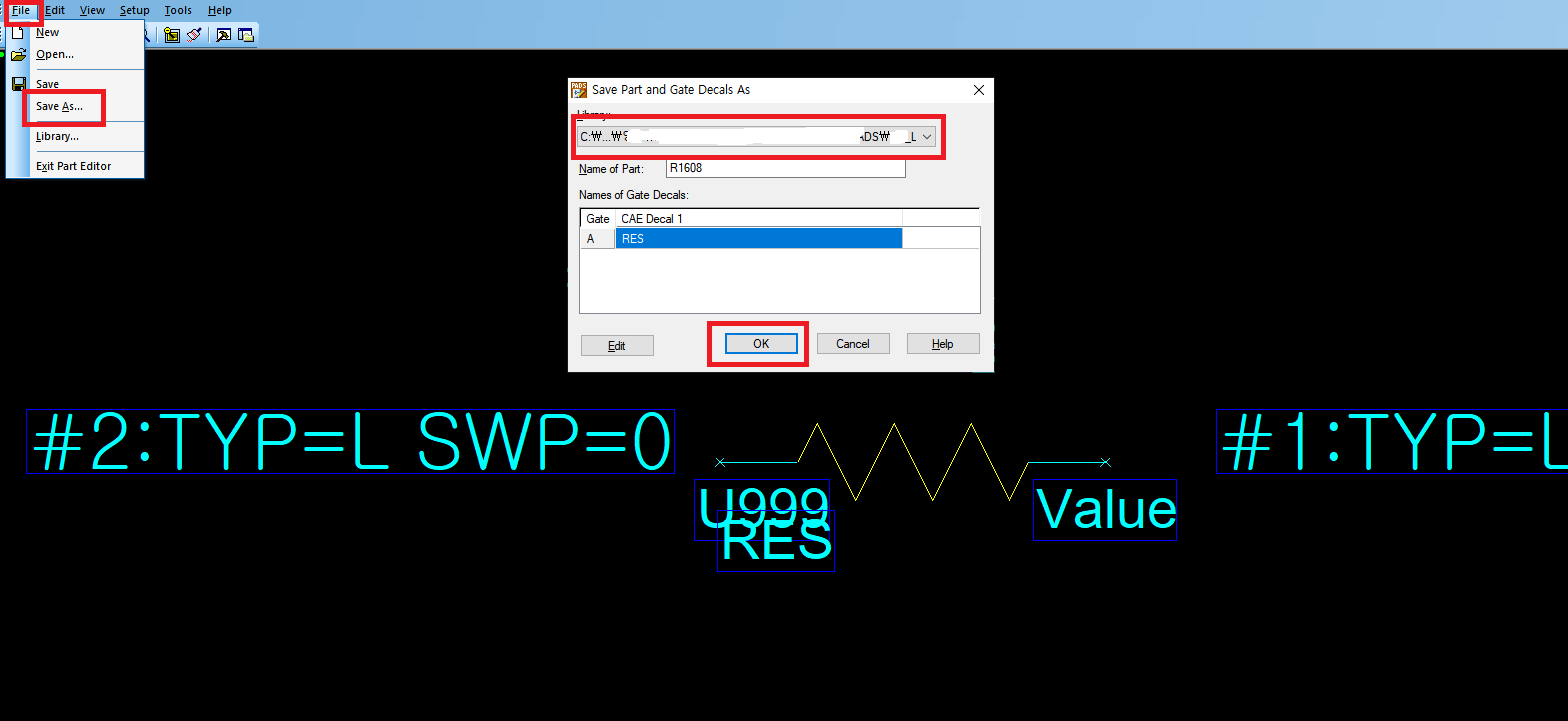

지금 당장은 Save As만 할 것이기 대문에 다시 나와준다. 그러고 나서 아래 그림과 같이 File - Save As 클릭한다.
저장할 위치를 이전에 생성한 라이브러리로 선택을 해주고 Name of Part에 R1608 혹은 RES라고 원하는 이름을 써준다. R1608의 의미는 저항 1608 SIZE를 뜻한다, 즉 R2012는 저항 2012 SIZE



8. 위의 과정을 똑같이 진행했다면 부품 파트를 생성한 것이다. 아래 과정은 생성 PART에 대한 속성을 설정하는 방법이다.

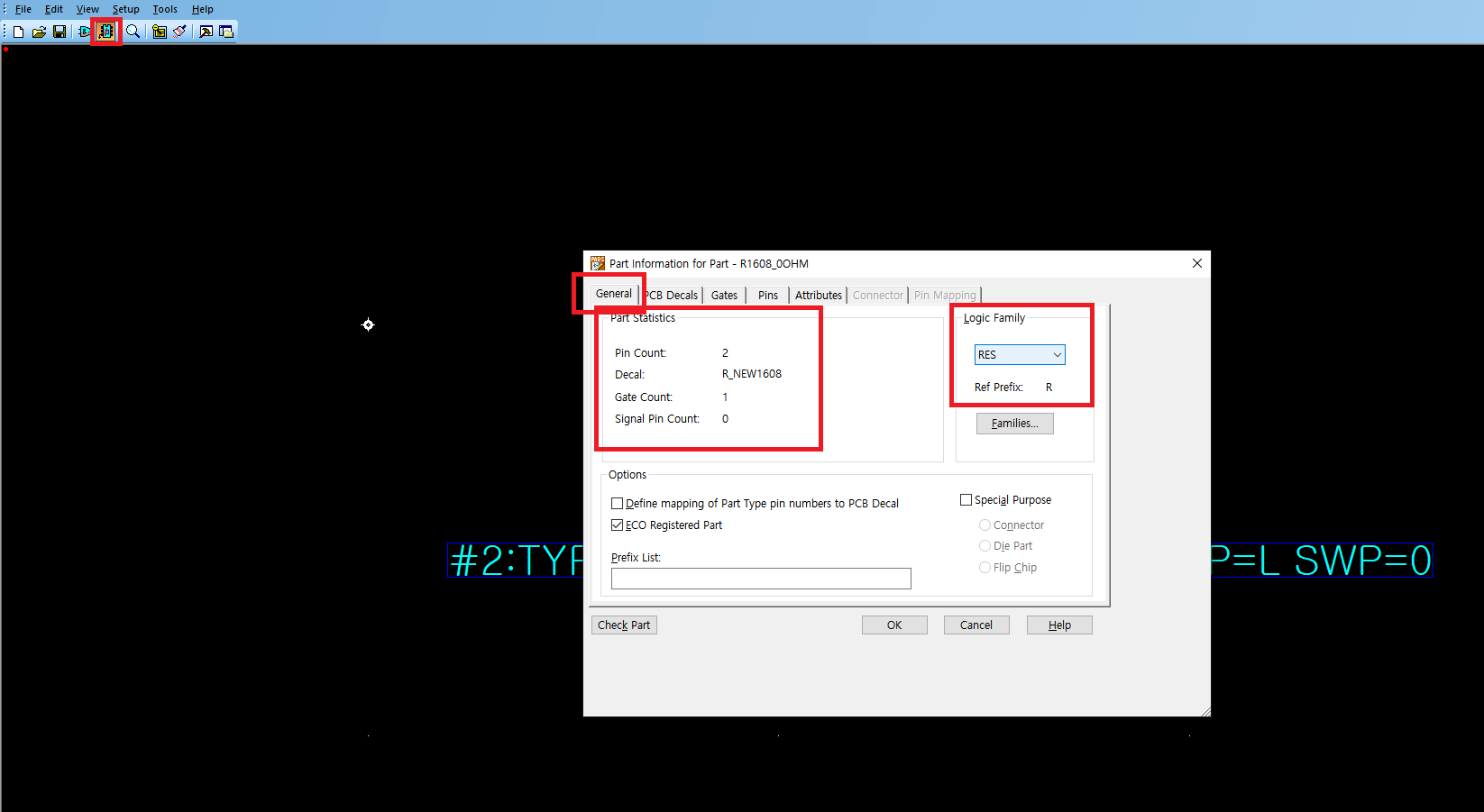

아래와 같이 아이콘을 클릭한 후 General을 보면 pin 수, Decal 적용된 내용을 볼 수 있다. 여기서 Logic Family에서 RES를 선택해준다 아마 처음에는 기본으로 선택되어있는 것이 있는데, 여기서 RES로 설정을 해주면 추후에 회로설계 시 방금 만든 저항 부품을 추가하면 자동으로 Location Number 가 R1, R2, R3 자동으로 나온다.
선택을 안해준 기본값이면 부품을 추가할 때마다 Location Number를 입력하라는 창이 나와 불편하다.

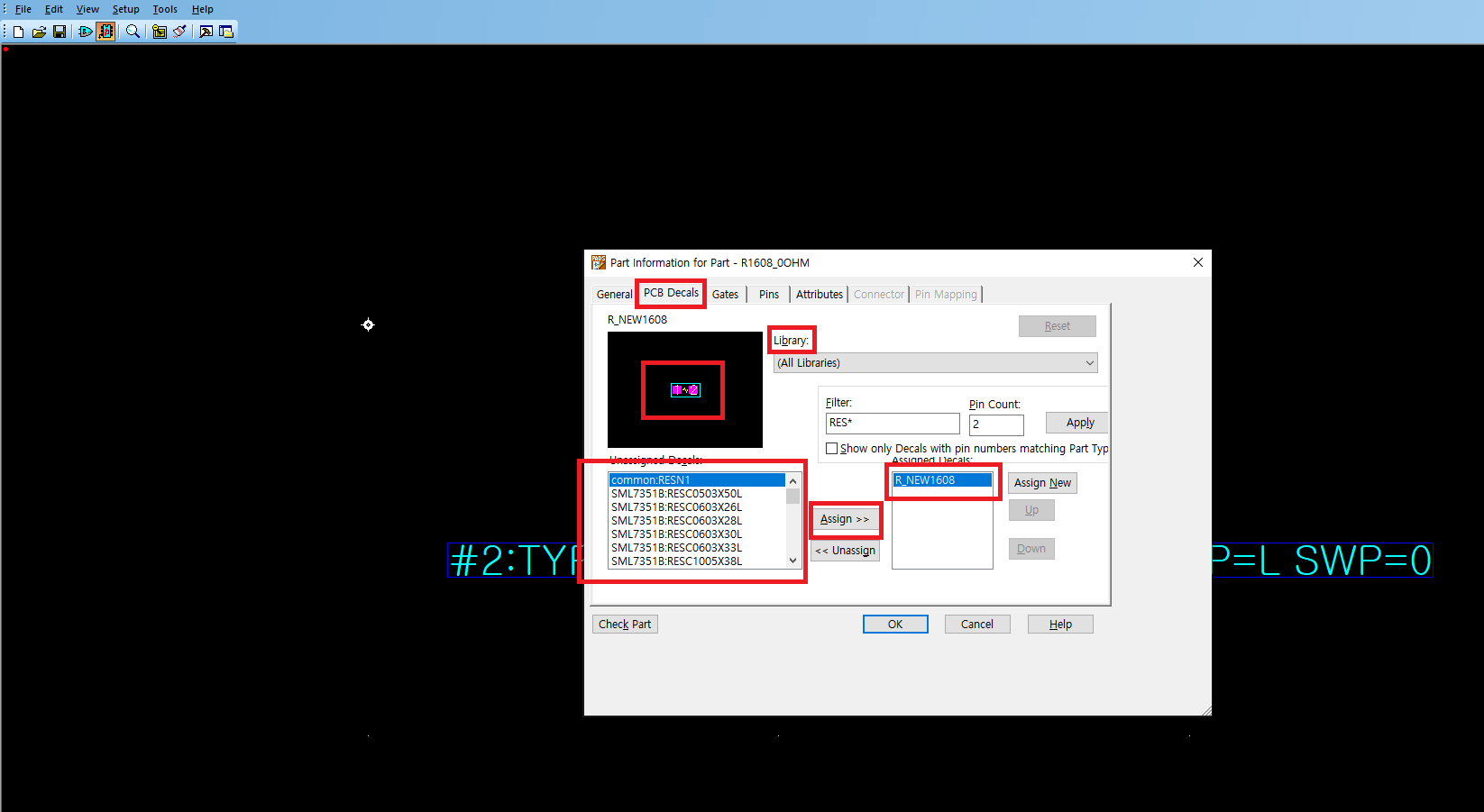

9. PCB Decals 창 선택
해당 창에서는 아래 사진과 같이 적용돼있는 데칼을 볼 수 있다. 아마 현재는 적용된 것이 없거나, 그대로 모방에서 쓴 경우 데칼이 라이브러리에 있으면 아래와 같이 그림이나 내용들이 채워져 있는 것을 볼 수 있다.
한마디로 이창에서는 추후에 데칼을 생성해서 적용해주는 곳이다.

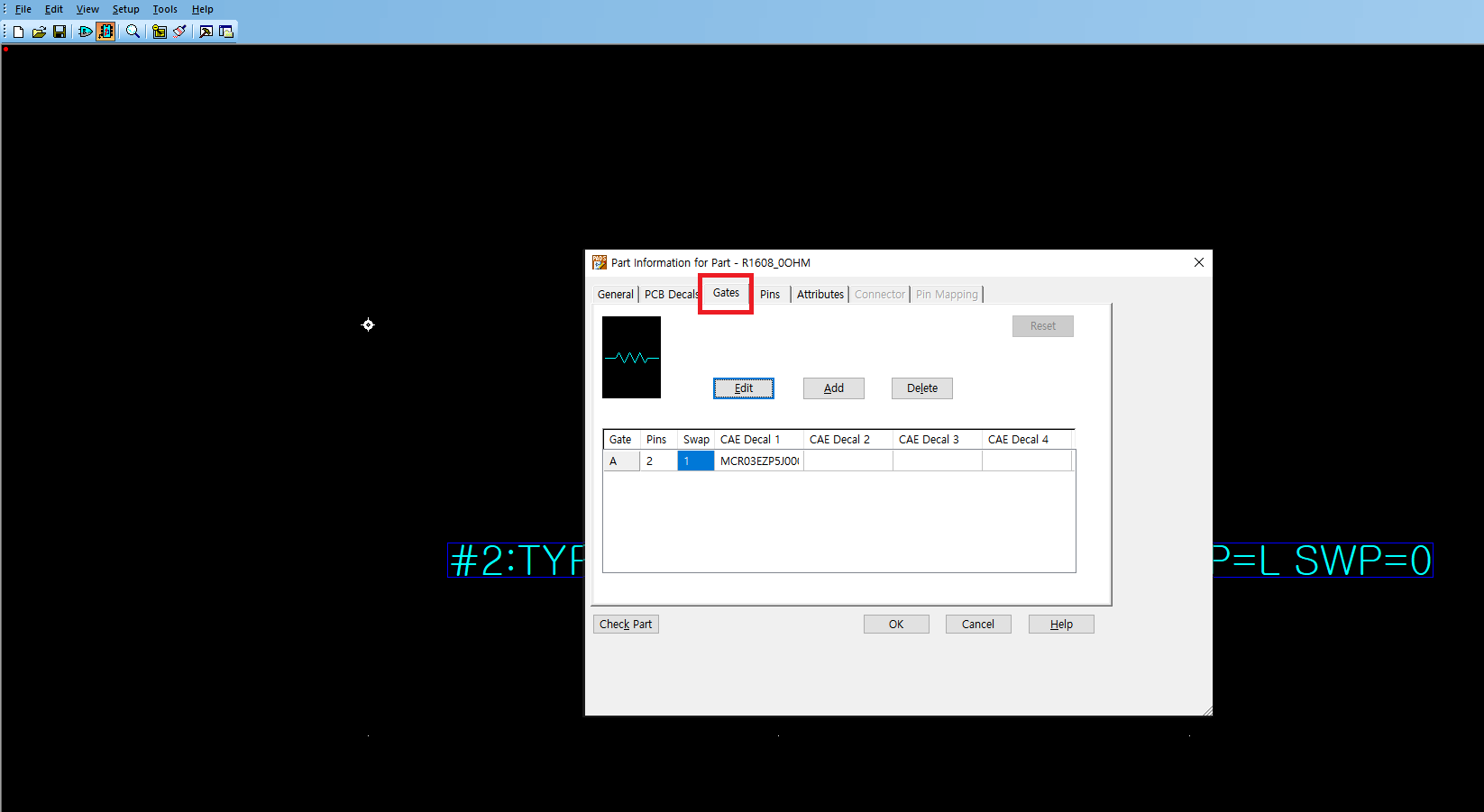

10. GATE 창 클릭
GATE 창에서는 PART의 GATE 수를 설정해줄 수 있고 현재 GATE 상태와 PIN을 확인할 수 있다.

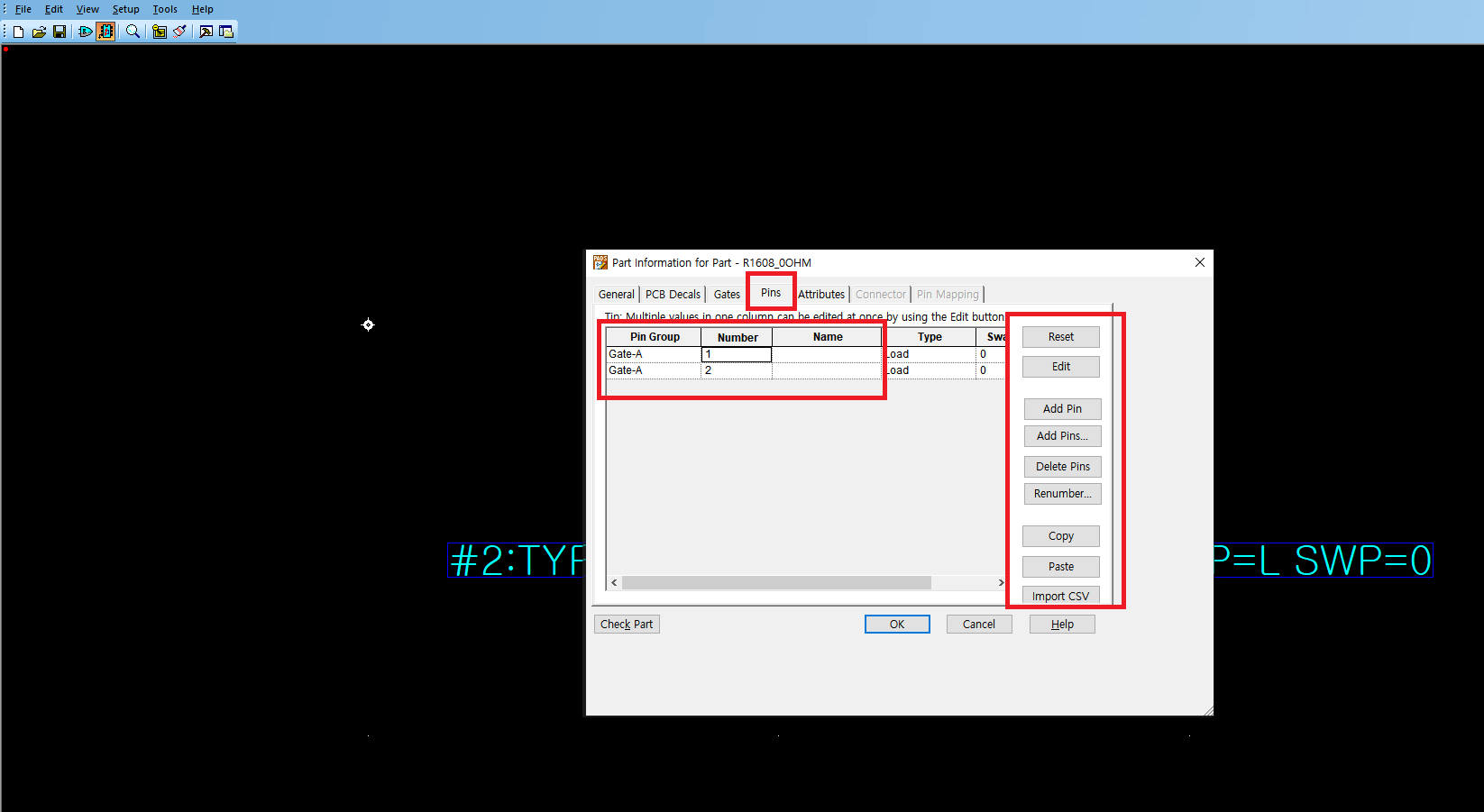

11. Pins 클릭
Pins 창에서는 GATE에 있는 핀들의 정보를 볼 수 있다. 해당 창에서는 핀의 Number, 핀의 이름, 핀의 type을 설정할 수 있다.

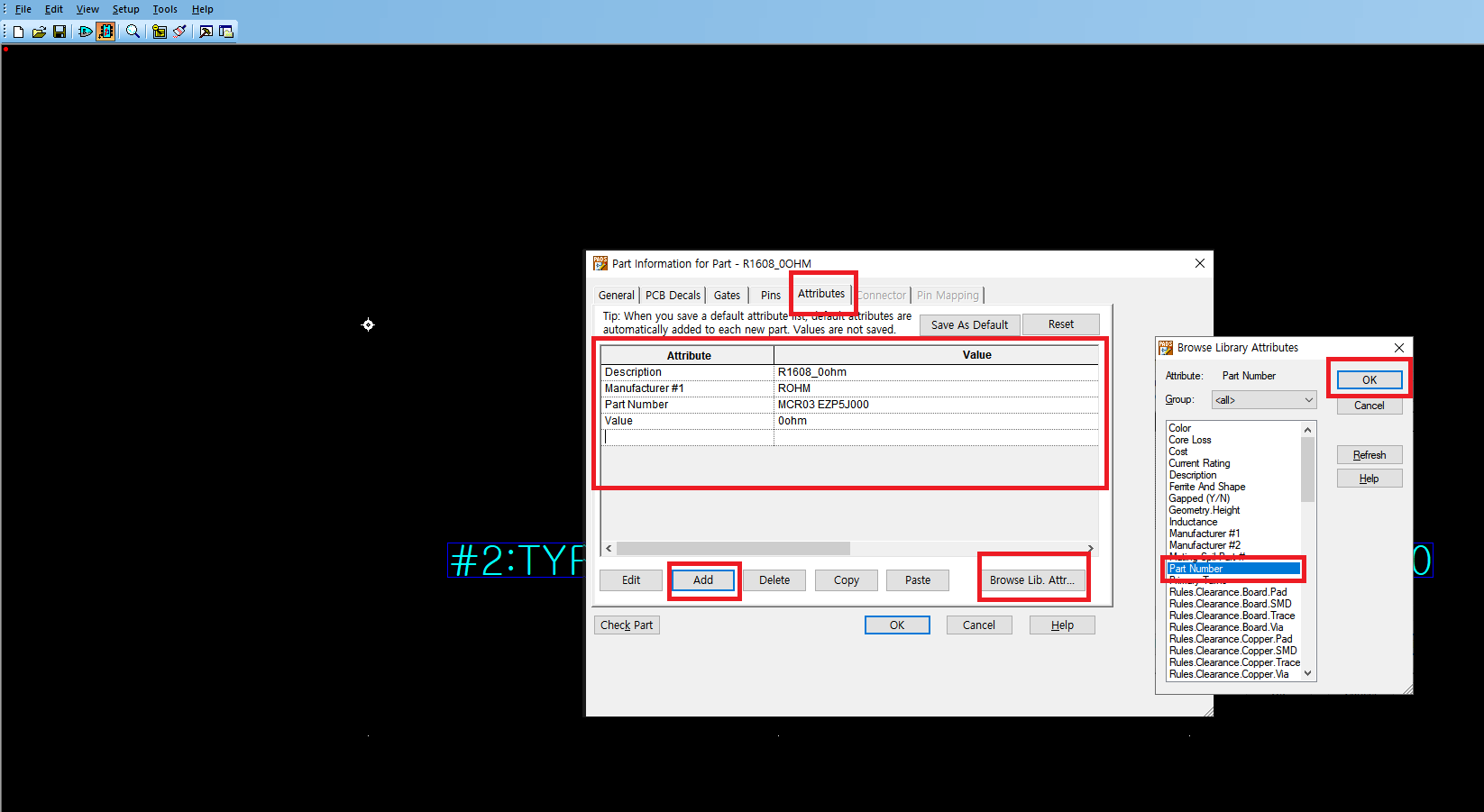

12. Attributes  클릭
해당 Attributes에서는 추후에 회로설계 후 BOM 리스트를 불러올 때 편하기 위해 부품에 대한 정보를 기입해 두는 곳이다.
작성 방법은 ADD를 클릭 후 Browse Lib Attr을 클릭 - 나오는 속성 창에서 입력하고자 하는 정보의 type을 선택하여 추가 후 Value 창에서 써넣어주면 된다. 예를 들어 Description을 추가 후 Value에는 R1608, 100옴 이런 식으로 적어준다.



오늘은 간단히 라이브러리를 생성해주고 해당 라이브러리에 저항소자(PART)를 생성하여 추가하는 방법에 대해 알아보았다.
그 외에도 PART에 대한 속성 설정, 데칼 적용 방법 등을 다루어 보았다.
보다 자세한 과정들은 앞으로도 회로설계 진행하면서 하나씩 포스팅할 예정이다.
