[회로설계 - 기초이론] PULL-UP(풀업) 저항 & PULL-DOWN(풀다운)저항 (Feat. 플로팅)

전기, 전자 관련 학과 혹은 관련 분야에서 회로 설계를 하려면 가장 기본적으로 알아야 할 것이 pull up 저항 & pull down 저항에 대한 내용이다.

우선 필자도 관련 학과를 졸업하였음에도 회사 직무에서 해당 내용을 정확히 몰라 많은 어려움을 겪었다.

이 글을 읽는 독자들은 그런 일이 없길 바란다.



또한 항상하는 말이지만 오늘의 포스팅은 풀업저항과 풀다운 저항인데 아래와 같이 모르는 용어인 플로팅이나, 그외 모르는 단어와 이해되지 않는것이 있다면 반드시 짚고넘어가길 바란다.

우선 Pull up 저항과 pull down 저항을 알기 전  Floatting(플로팅) 상태에 대해 알아야 한다.



1. Floatting(플로팅) 이란?
0(Low)과 1(High) 둘 다 아닌 상태, 즉 아무것도 아닌 상태
: 디지털 회로에서는 입출력이 0 혹은 1인데, 0인지 1인지 알 수 없는 상태를 뜻한다.
스위치를 통해 5v를 흘려보내 주는 회로가 있는데, 스위치를 off 시켜 5v가 끊긴다면 들어오는 전압이 당연히 0v라고 생각할 것이다 하지만 남아있는 전자들이 있을 수 있기 때문에 알 수 없는 상태가 되는 것이다.
-> 이 상황을 확실히 정해주기 위해 Pull-up과 pull-down 저항이 있는 것이다.



2. PULL- UP 저항(풀업 저항) 이란?

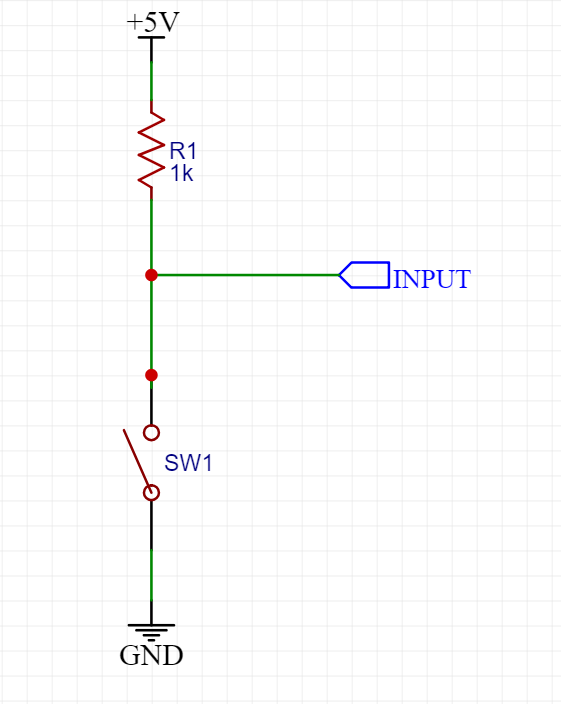

Pull up 회로

왼쪽 그림과 같이 GND 연결이 안 되어 있는 경우
5V의 전원이 INPUT으로 밖에 흐르지 않기 때문에 INPUT 에는 5V 가 흐르게 됩니다.

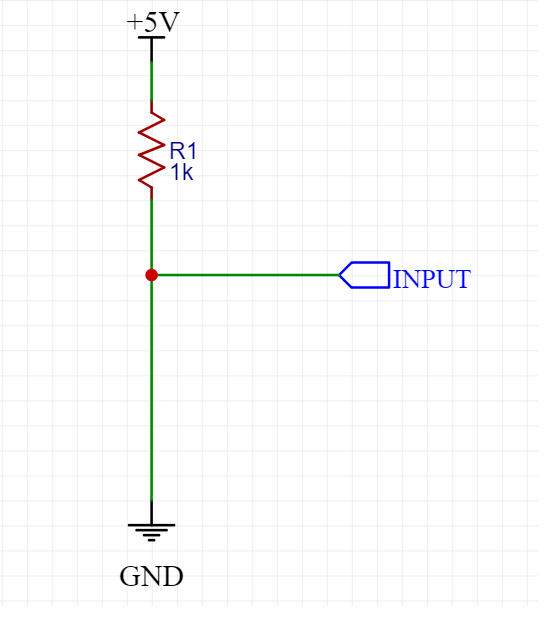

오른쪽 그림과 같이 GND 연결이 되어있는 경우
5V의 전원이 GND 쪽으로 흐르기 때문에 INPUT에는 0V 가 흐르게 됩니다.

즉, 풀업 저항을 통해 플로팅 상태를 해결하였습니다.

	스위치 ON	스위치 OFF
INPUT (값)	0V (LOW)	5V (HIGH)

3. PULL-DOWN 저항(풀다운 저항) 이란?

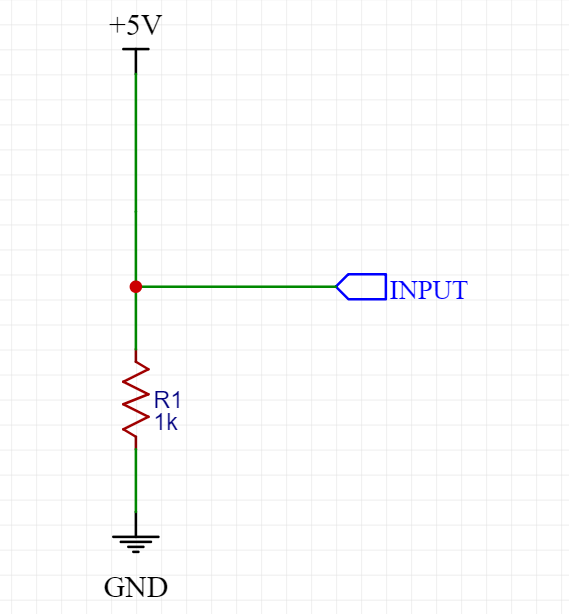

Pull down 회로

왼쪽 그림과 같이 5V 연결이 안 되어 있는 경우
전원이 끊겨있으므로 INPUT 에는 0V 가 흐르게 됩니다.

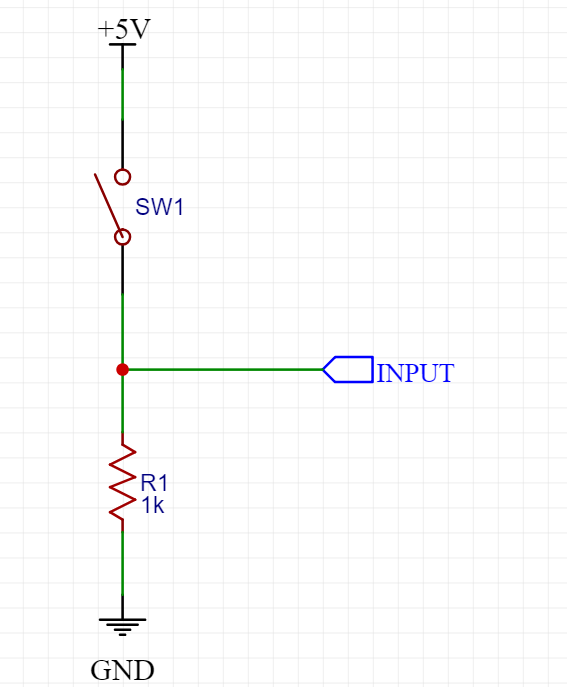

오른쪽 그림과 같이 5V 연결이 되어있는 경우
5V 전원이 연결되어 있으므로 INPUT에는 5V 가 흐르게 됩니다.

즉, 풀다운 저항을 통해 플로팅 상태를 해결하였습니다.

	스위치 ON	스위치 OFF
INPUT (값)	5V (HIGH)	0V (LOW)

오늘의 내용을 표로 정리해보겠습니다.

	스위치 ON	스위치 OFF
PULL-UP INPUT (값)	0V (LOW)	5V (HIGH)
PULL-DOWN INPUT (값)	5V (HIGH)	0V (LOW)

오늘은 플로팅 현상 & 풀업 저항 & 풀다운 저항에 대해 알아보았습니다.

부족한 점, 보완해야 할 점 있으면 댓글 또는 쪽지 주시면 반영하겠습니다.

읽어주셔서 감사합니다~
