[회로설계에 필요한 기초 IC 분석] 1. RESET IC(ADM6711SAKS)

1. ADM6711(RESET IC) 분석

adm6711saks.pdf

0.15MB

  데이터 시트를 열어 같이 보기를 추천합니다.

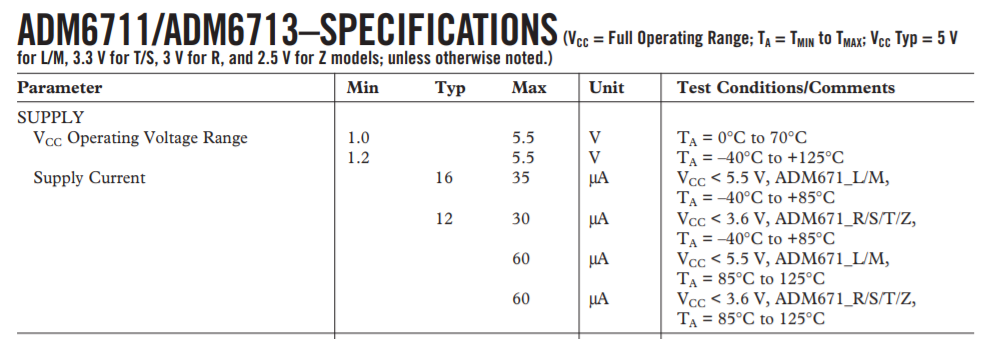

  - 공급 전압은 DC 1~5.5V이다.
  - Reset의 Time out 주기는 240ms이다.
    * 즉, 전원인가 후 240ms(reset 상태)가 지나고 동작한다는 의미
  - 푸시풀 리셋 출력 (Push pull)
   * 푸시풀 이란?
    : 양방향 성질이 서로 반대인 것. ex) 한쪽은 1이라면 반대쪽은 0인 성질 (한쪽은 당기고 한쪽은 누르는 성질)

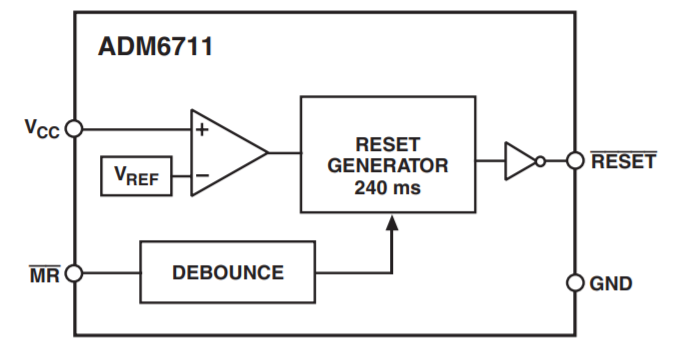

  1) Pin Description

     - VCC : 1~5.5V
       VCC > Voltage Threshold  = LOW,  VCC < Voltage Threshold = HIGH
       RESET Threshold = 2.93 V
     - MR(Manual Reset) : 외부에 스위치 관련 회로(바운스와 디 바운스 회로)를 이용하여 수동으로 리셋을 시키는 핀
       *바운스와 디 바운스 관련

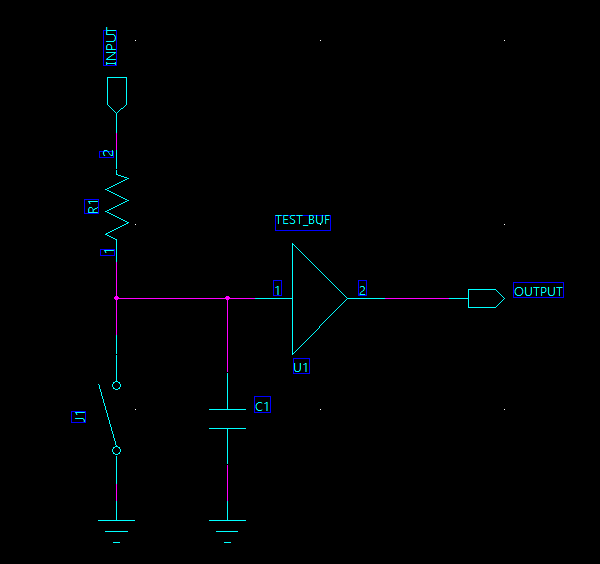

디바운스 회로

       바운스와 디 바운스 회로에 대해 알기 전 스위치를 누를 때 발생하는 현상에 대해 알아야 한다.
       스위치를 누르다 보면,
       상태가 변할 때마다 임의 상태와 비슷한 현상이 매우 짧게 나타난다.
       이 증상을 채터링[chattering]이라고 한다.

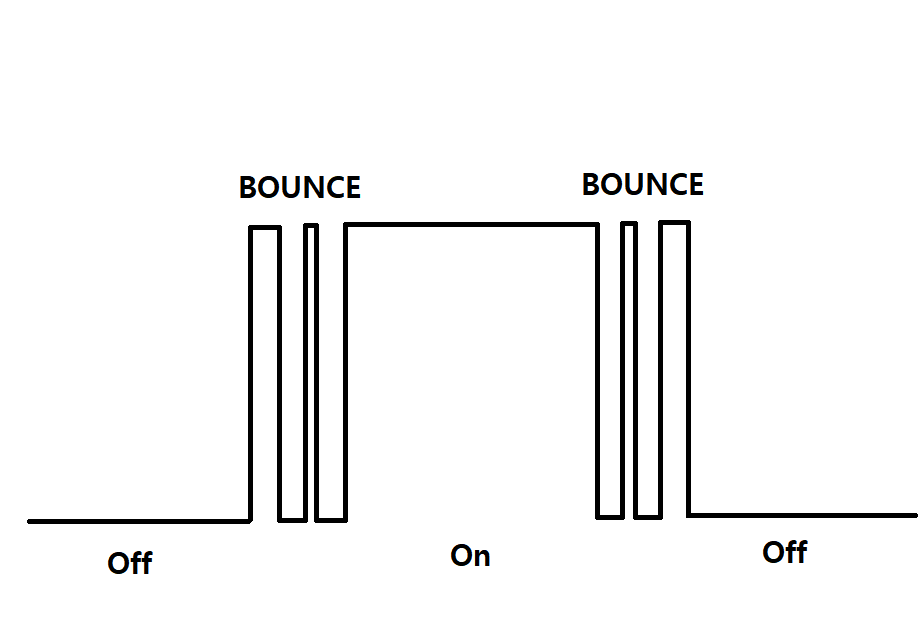

채터링 현상

    - 채터링[chattering] : 사용자는 스위치를 한번 누르지만 내부적으로는 여러 개의 펄스가 발생
    - 위의 사진에서 바운스 되는 곳을 없애기 위해 디 바운스 회로를 이용하여 해결.

  2) 동작 설명
 사실 이 IC는 동작 설명만 이해해도 사용하는데 크게 문제가 없다.
 전원을 인가한 후 0V에서 Vref (기준 전압) 이 될 때까지 RESET 출력은 LOW를 유지하다가 전압이 Vref가 되면 그 순간 후 240ms 동안 LOW 유지한 후 High 가 되고 이후에도 계속 High가 유지가 된다.

좀 더 자세한 설명은 datasheet를 참고하면 좋다.



오늘은 회로설계 시 필요한 RESET IC에 대해 알아보았다.
별것 아닌 IC여도 동작 내용, DATASHEET를 살펴보면 모르고 있는 부분이 많다.
어떤 부품을 사용하더라도 확실히 알고 사용하면 좋을 것이다.
